Hvad er en fibertermineringsboks?

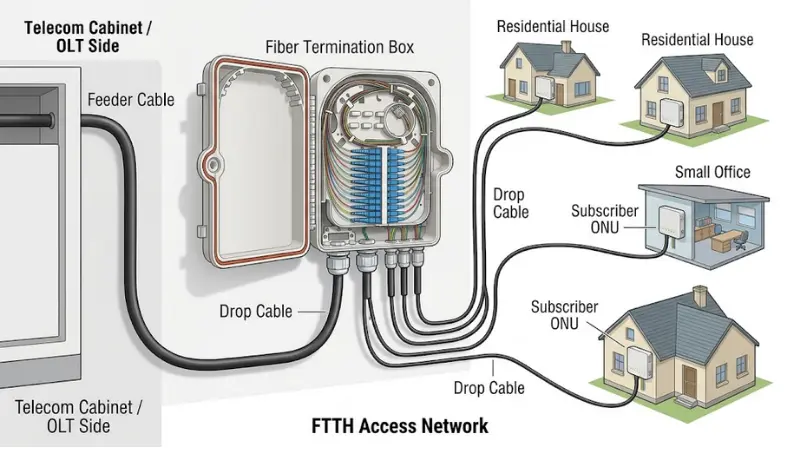

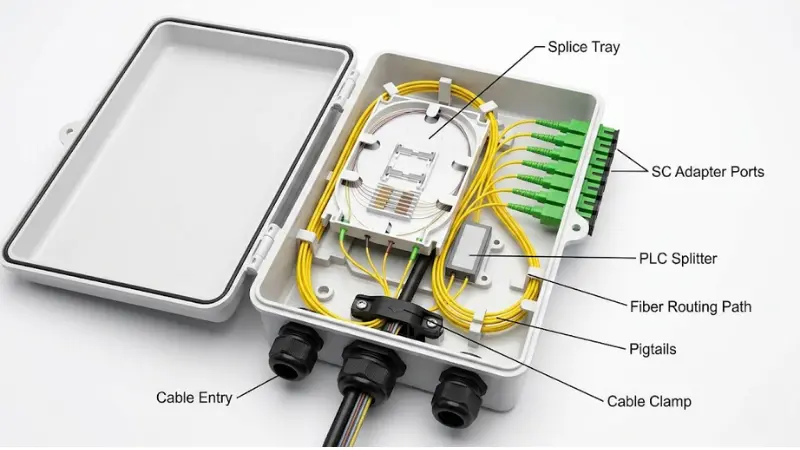

En fibertermineringsboks er et kabinet, der afslutter indgående fiberkabler, er vært for splejsningsbakker, fikser pigtails eller PLC-splittere og præsenterer adapterporte til patching eller abonnentslipforbindelse. Inde i et typisk FTTH-layout sidder det mellem feeder-kablet fra OLT-siden og drop-kablet, der går til hver abonnents ONU.

Kernefunktionerne er:

• Beskytter fibre mod støv, fugt, bøjning og mekanisk trækkraft
• Organisering af fiberrouting inde i en defineret sti med kontrolleret bøjningsradius
• Giverfiberoptisk adapterslots til patching og abonnentforbindelse
• Understøtter fusionssplejsning eller mekanisk splejsning med en styret splejsningsbakke
• Hosting af pigtails og, om nødvendigt, en præ-installeret PLC-splitter
• Tillader mærket, sporbar portstyring til senere vedligeholdelse

For forskellen mellem en termineringsboks, fordelerboks og udendørs splejsningslukning, se vores oversigt overfiberoptisk boks produktfamilie.

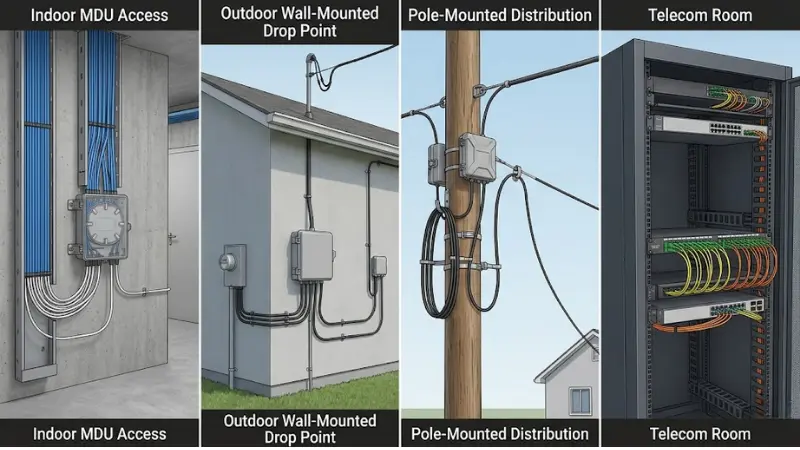

Hvor bruges en fibertermineringsboks i FTTH-projekter?

Indendørs FTTH og MDU adgang

I lejlighedsbygninger, kontorer og multi-boliger placeres boksen normalt i den svage-strømskakt, stigerum, korridorfordelingspunkt eller gulvforbindelsesboks. Det betjener flere abonnenter på samme etage eller bygningsafsnit. Kompakt størrelse, pæn fiberruting og tydelig portmærkning er vigtigere end vejrbeskyttelse her.

Udendørs væg-monteret FTTH drop point

Til beboelseshuse, små butikker og lav-adgangsnetværk, enudendørs fiberafslutningsboksmonteres på en ydervæg, udhæng eller facade. Boksen skal bruge forseglede kabelindgange, et UV--bestandigt hus og et dæksel, der forbliver tæt efter gentagne åbninger for tilføjelser og flytninger. Se voresudendørs FTTH løsningside for typiske konfigurationer.

Pæl-monteret dropfordeling

I forstads-, land- og FTTH-netværk er boksen monteret på en forsyningsstang som det sidste distributionspunkt før abonnenten. Kabelfastgørelse, trækaflastning og vejrbestandige indgange er kritiske, fordi boksen er udsat for vindbelastning og konstant kabelbevægelse. Luftkabler, der går ind i kassen, skal forankres ved hjælp af endrop wireklemmeuden for kassen, så ingen trækkraft når splejsebakken.

Telerum og datacenter

I telekomrum, netværksskabe og datacentre klarer rack-termineringsbokse højere porttætheder i et kontrolleret indendørsmiljø. Til større portantal, der har brug for fuld patching paneler og struktureret mærkning, en dedikeretoptisk distributionsramme (ODF)er ofte mere velegnet end en lille termineringsboks.

Hovedtyper af fibertermineringsbokse

Tabellen nedenfor opsummerer de praktiske forskelle mellem de mest almindelige formfaktorer, der bruges i FTTH og adgangsnetværk.

Til splejsning med højere-densitet i udendørs eller nedgravede scenarier, enfiberoptisk splejsningslukninger normalt det rigtige valg i stedet for en termineringsboks, fordi den er dedikeret til splejsning frem for patching.

Indendørs vs udendørs fibertermineringsboks: Hvad er forskellen?

Dette er en af ​​de mest almindelige udvælgelsesfejl på FTTH-projekter. De to produktfamilier ligner hinanden, men løser forskellige problemer.

Reglen på stedet er enkel: Hvis kassen kan se regn, direkte sollys eller kondens, skal det være en udendørsmodel. Et "udendørs-vurderet" krav bør understøttes af en klar IP-klassificering på dataarket og matchende forseglede kabelindgange.

Valgtabel for fibertermineringsboks efter applikation

Brug følgende matrix, når du matcher en bokstype til et specifikt FTTH-scenarie:

Portkapacitetsguide: 2, 4, 6, 8, 12 eller 16 porte?

Portantal bør vælges baseret på nuværende abonnenter, planlagt vækst og boksens position i netværket. Fra DIMIFIBER projektkonfigurationspraksis fungerer følgende standardindstillinger godt:

• 2 port– enkelthus, enkelt lejer eller simpel drop reservation
• 4 port– lille udleveringssted, der dækker en familieenhed og en fremtidig havnereservat; de4 port fiber afslutningsbokser et almindeligt valg for bolig-FTTH
• 6 til 8 porte– MDU-gulv med lav-densitet, lille kontor eller landdistriktsafdeling
• 12 porte– gulvfordeling i mellem-densitet; fungerer godt med en 1×8 PLC splitter plus ekstra adaptere
• 16 porte– bygningsindgangspunkt eller fælles fordelingsboks med vækstfrihøjde
• 24 port og derover– bedre håndteret af enfiberfordelingsbokseller rack-monteret ODF

Som en praktisk regel skal du lade mindst 25-30 % af havnene være ubrugte ved overdragelsen. En kasse, der er fuld på dag ét, er den sværeste at vedligeholde tolv måneder senere.

Centraliseret opdeling vs distribueret opdeling: Hvor bliver PLC-splitteren hen?

Om termineringsboksen skal have en internPLC splitterafhænger af PON-arkitekturen, ikke af selve boksen.

For et arkitekturoverblik, før du forpligter dig til enten design, se vores reference påAON vs PON FTTH arkitekturog voresPLC splitter guidefor at vælge det rigtige splitforhold. Forholdet mellem splitratio og PON-budget følger tabsmodellen iITU-T G.984.2 GPON fysisk lag-anbefaling.

Hvordan vælger man den rigtige fibertermineringsboks?

Før du afgiver en ordre, skal du bekræfte følgende parametre sammen med leverandøren:

• Havnekapacitetmed mindst 25–30 % reserve
• Adaptertype og polering: SC/APC er standard for de fleste FTTH PON-netværk, mens SC/UPC, LC eller FC kan forekomme i ældre eller virksomhedslinks - vores reference påSC/APC fiberoptisk kabelforklarer forskellen
• Beskyttelsesniveau: indendørs hus eller IP65+ udendørs forseglet hus
• Diameterområde for kabelindføringmatchet til fødekabel og dropkabel
• Splejsebakkekapacitetmatchet til forventet splejseantal plus reserve
• PLC splitter kompatibilitethvis der anvendes distribueret spaltning
• Monteringstilbehør: vægskruer, stangbeslag, rustfrit stålbånd eller DIN-clips
• Forud-installerede pigtails og adapterefor at spare-tid på webstedet

Nødvendigt værktøj og materialer

Forbered et komplet værktøjssæt, før du åbner den første kasse. Manglende værktøj på stedet er en af ​​de mest almindelige årsager til dårlig splejsning og snavsede konnektorer.

• Fiberstripper, kløver og fusionssplejser (eller mekanisk splejsningssæt)
• Fiberrensesæt med isopropylalkoholservietter og klikrens
• Varmekrympende splejsningsbeskyttelseshylstre tilpasset til splejsningsbakke
• Fiber pigtailsmed den korrekte stiktype og længde
• SC-, LC- eller FC-adaptere, der matcher bokspanelet
• PLC splitter (bar, blokløs eller kassettetype) hvis det kræves
• Optisk effektmåler, lyskilde og OTDR
• Monteringsskruer, kabelbindere, kabelforskruninger, portetiketter
• Sikkerhedsbriller, fiberskrotbeholder, anti-statisk måtte

Trin-for-Fibertermineringsboksinstallationsproces

Den nøjagtige procedure varierer efter model, men den underliggende logik er konsistent på tværs af de fleste FTTH-termineringsbokse.

Trin 1: Bekræft designtegningen og havneplanen

Før du borer noget, skal du bekræfte porten-til-abonnentkortlægning, splitteroutputtildeling og kabelfarvekode med netværksdesignet. En boks, der er installeret uden en portplan, skal om-mærkes seks måneder senere.

Trin 2: Vælg og klargør installationsstedet

Vælg en stabil, tilgængelig overflade, der tillader låget at åbne helt. Ved udendørs installation skal du undgå overflader med direkte regnafstrømning, kontrollere stangdiameteren for beslaget og bekræfte arbejdshøjden for teknikeren.

Trin 3: Monter kassen sikkert

Marker monteringshullerne mod boksens bund, og fastgør derefter boksen med vægpropper, beslag eller rustfrit stålbånd til stangmontering. En korrekt monteret boks bevæger sig ikke, når en installatør trækker forsigtigt i et kabel under føring.

Trin 4: Indfør og reparer det indgående kabel

Før fødekablet gennem kabelforskruningen eller tyllen. Afisoler den ydre kappe inde i kassen, og forankr derefter styrkeelementet til den indvendige kabelklemme. Dette trin er det, der beskytter splejsningsbakken mod enhver ekstern trækbelastning - stol aldrig på et kabelbinder alene til et primært kabel.

Trin 5: Afisoler, kløv og splejs fiberen

Strip, rengør og kløv fiberen, og udfør derefter fusionssplejsning. Placer den beskyttede splejsningsmanchet i splejsningsbakken i den rækkefølge, der er vist på bakkeetiketten. Detaljeret bedste praksis er dækket i vores gennemgang afhvordan man splejser fiberoptisk kabel i indkapslinger.

Trin 6: Før fibre og bibehold bøjningsradius

Før fibre langs den støbte bane. Oprethold en minimum bøjningsradius på 30 mm for typiske G.657 single-fiber inde i kasser - strammere løkker forårsager mikro-bøjningstab, som er svære at diagnosticere senere. Efterlad 0,5 til 1 m slæk pr. fiber til fremtidig gen-splejsning, oprullet inde i bakken.

Trin 7: Installer adaptere, pigtails eller PLC splitter

Indsæt adaptere i panelåbningerne, og tilslut derefter pigtails eller splitterudgange. For distribueret opdeling skal du beholde splitter-input på den ene side og udgange på den anden, hvor hver udgang går til en tydeligt nummereret adapter. Rengør hvert stik med en klikrenser, før du parrer -. Denne ene vane fjerner størstedelen af ​​installations-problemer med tab af tidsindsættelse.

Trin 8: Test optisk ydeevne

Brug en stabiliseret lyskilde plus optisk effektmåler til måling af slut-til-tab og en OTDR-sporing til fejllokalisering. Sammenlign målt tab med projektlinkbudgettet. For beregningsmetode, sehvordan man beregner fibertab og strømbudget, og for at skelne konnektorreflektion fra splejsningstab, seindsættelsestab vs returtab.

Trin 9: Luk, forsegl og mærk kassen

Før du lukker, skal du kontrollere, at ingen fiber bliver klemt af låget. Spænd kabelforskruninger på udendørsbokse, og mærk derefter hver port med abonnent-id eller splitterudgangsnummer. Tag et billede af det indvendige layout og gem det sammen med projektregistret.

Tjekliste for accept af installation

Brug denne tjekliste, før entreprenøren melder sig ud på boksen:

• Kassen er solidt monteret og bevæger sig ikke ved normalt kabeltræk
• Alle føde- og faldkabler er forankret til den indvendige klemme, ikke forskruningen alene
• Bøjningsradius Større end eller lig med 30 mm i hele bakken og fræsestien
• Alle splejsemanchetter sidder inde i splejsebakken, ingen er løse
• Hver adapter er sat helt ind og støv-tilsluttet på den ubrugte side
• Slut-til-indsættelsestab målt og registreret for hver aktiv port
• Udendørs kabelindgange fuldt forseglet; dækselpakningen sidder korrekt
• Hver aktiv port mærket med abonnent-id eller splitterudgang
• Inde i-boksen-boksen er foto- og porttabellen gemt i projektfilen

Vedligeholdelsesvejledning

En termineringsboks er et passivt produkt med lang-levetid, men det drager stadig fordel af planlagt inspektion. Den anbefalede kadence nedenfor er et projekt-konfigurationsstartpunkt, ikke en fast regel --justering baseret på miljø og operatørpolitik.

Almindelige fejl og fejlfindingstabel

For en dybere baggrund om linkplanlægningen bag disse testsFiber Optic Association (FOA)udgiver gratis offentlige referencer om metode til test af insertion tab.

Almindelige installationsfejl, der skal undgås

Fra tilbagevendende feltrapporter på tværs af FTTH-installationsteams tegner den samme håndfuld fejl sig for det meste omarbejde:

•

• Brug af en indendørs boks udendørs

• Uden forseglede indgange og et UV--stabilt hus vil et indendørs kabinet begynde at lække inden for en regnsæson.

•

• Træk i kablet i kappen, ikke i styrkeelementet

• Enhver trækkraft, der når splejsningsbakken, vil til sidst bryde splejsningen.

•

• Tætte løkker i splejsebakken

• En sløjfe, der er strammere end fiberens minimale bøjningsradius, vil ikke altid dukke op med det samme, men skaber et marginalt led, der svigter, når temperaturen ændres.

•

• Springer rensning af stik over

• En fabriks-pigtailed connector er ikke det samme som en ren connector. Klik altid -ren før parring.

•

• Overfyldning af kassen

• Ud over omkring 80 % af den nominelle kapacitet bliver fibrene presset af dækslet, og vedligeholdelsen bliver langsom.

•

• Ingen portetiketter

• Uden etiketter vil den næste tekniker afbryde forbindelsen til den forkerte kunde.

B2B-forespørgselstjekliste for købere, entreprenører og internetudbydere

Når du anmoder om et tilbud, skal du angive følgende parametre i en enkelt meddelelse. Dette forkorter tilbudscyklussen fra dage til timer.

• Antal porte pr. kasse og samlet mængde
• Indendørs eller udendørs; påkrævet IP-klassificering
• Monteringsmetode: væg, stang, stativ, DIN-skinne
• Kabelindføringsmængde og ydre diameterområde
• Adaptertype og polering: SC/APC, SC/UPC, LC/UPC osv.
• Forud-installerede pigtails: type, længde, mængde
• PLC splitterkrav: 1×4, 1×8, 1×16, mini- eller kassetteformat
• Splejsebakkekapacitet påkrævet
• Husmateriale præference: ABS, PC eller metal
• Projektemballage eller kitting påkrævet
• Datablad, tegning og IP-testrapport
• Prøvekrav før bulkordre

For eksempelanmodninger eller projektbaseret-konfiguration skal du kontakte DIMIFIBER-teamet via voresprojektforespørgselsskema. Baggrund om fuld FTTH-implementering er også dækket i vores reference vedrhvordan man bygger et FTTH-netværk.

Ofte stillede spørgsmål om installation af fibertermineringsboks

Konklusion

En korrekt installeret fibertermineringsboks er en af ​​de mest omkostningseffektive-måder til at beskytte et FTTH-netværks langsigtede-pålidelighed. Valget kommer først, - matcher portantal, IP-klassificering, splitterstrategi og adaptertype til den faktiske applikation, før modellen specificeres. Installationsdisciplin kommer i anden række - forankre kablet, kontroller bøjningsradius, rengør hvert stik, og mærk hver port. Accepttest og klar dokumentation lukker sløjfen og gør fremtidig vedligeholdelse hurtig i stedet for retsmedicinsk.

Til konfiguration på projekt-niveau med forud-installerede pigtails, PLC-splittere og projekt-baseret emballage, understøtter DIMIFIBER tilpassede FTTH-terminalboksspecifikationer. Detaljerede produktmuligheder er tilgængelige på voreskategori af fiberfordelingsbokse, og vores ingeniørteam kan bekræfte portlayout, kabelindgangsstørrelse og splitterkompatibilitet, før en masseordre afgives.
